HR3 熔断器式隔离开关

● 产品介绍

适用范围

HR3系列熔断器式隔离开关适用于交流50Hz、380V,额定电流至1000A的配电系统中作为短路保护和电缆,导线的过载保护之用。在正常情况下,可供不频繁地手动接通和分断正常负载电流与过载电流,在短路情况下,由熔断器分断电


正常工作条件

周围空气温度不高于+40℃,不低于-5℃。
安装地点的海拔不超过2000m。

湿度:最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。

周围环境的污染等级为3级

开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方,同时安装地点应无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝


结构特征

1.熔断器式隔离开关(以下简称开关) 是熔断器和刀开关的组合电器,具有熔断器和刀开关的基本性能,在电路正常供电的情况下,接通和切断电源由刀开关来担任。当线路或用电设备过载或短路时,熔断器的熔体烧断,及时切断故障电流。前操作前检修的开关,中央有供检修和更换熔断器的门,主要供BDL配电屏上安装。前操作后检修的开关主要供BSL配电屏上安装。侧操作前检修的开关可以制成封闭的动力配电箱。


2.额定电流1000A及以下的刀开关带有安全挡板,并装有灭弧室。灭弧室是酚醛布板和钢板冲制件铆合而成的。


3.开关的熔断器固定在带弹簧、锁板的绝缘横梁上,在正常运行时,保证熔断器不脱扣,而当熔断体因线路故障而熔断后,只需要按下锁板可以很方便地更换熔断器。

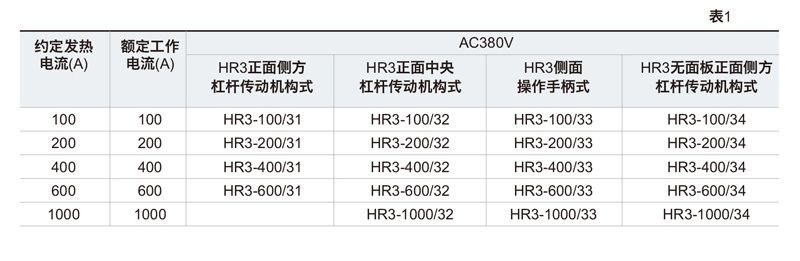

型号及含义
